Проект СКС и СКД для колл-центра банка Тинькофф

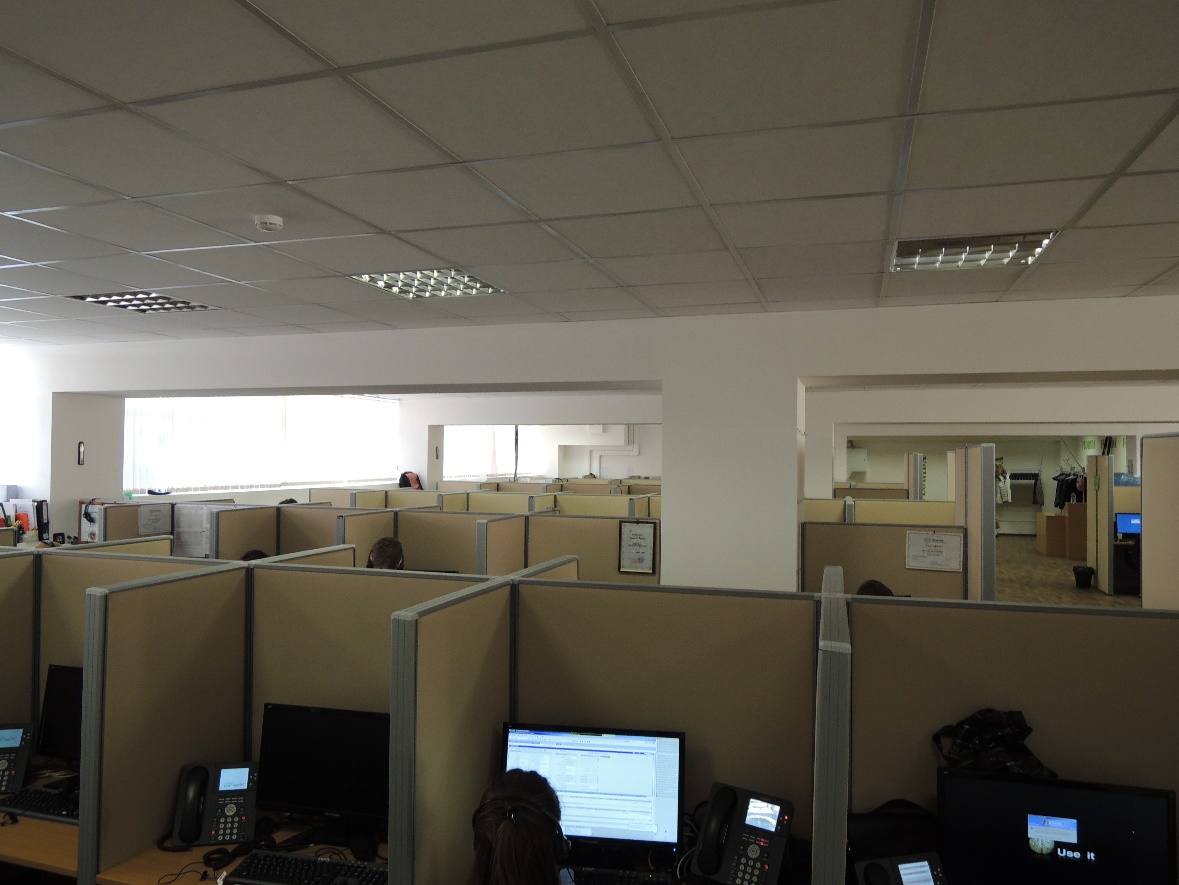

В 2013 году Компанией «Телеком-Контакт» была спроектирована и смонтирована СКС на более чем 2500 рабочих мест колл-центра банка “Тинькофф” для ЗАО «Эксперт Солюшнз».

Каждое рабочее место структурированной кабельной сети состояло из одной информационной розетки RJ45 и двух электрических розеток.

Для построения СКС использовались медные компоненты категории 5e производства Hyperline и Legrand:

• Hyperline UTP4-C5E-SOLID-GY Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24 AWG),
• LEGRAND 76554 Модуль розетки компьютерной RJ-45, кат. 5e, UTP, 2М, белый, Моsaic
• Hyperline PP2-19-48-8P8C-C5e-110D Патч-панель 19", 2U, 48 портов RJ-45, категория 5e, Dual IDC

Магистральные трассы укладывались в лотки ДКС, отводы от лотка – в трубу ДКС:

• DKC / ДКС FC5020 Проволочный лоток 200х50
• DKC / ДКС 91932 Труба гибкая гофрированная 32 мм из самозатухающего ПВХ-пластиката

К рабочим местам кабель подводился в кабельном канале Legrand:

• LEGRAND 10429 Кабель-канал 105x50
• На рабочих местах розетки устанавливались во встроенный в столы кабельный канал либо непосредственно в пластиковый короб Legrand 105х50.

Патч-панели, кабельные органайзеры блоки розеток и активное оборудование устанавливалось в шкафы или открытые 19” стойки Hyperline или ZPAS:

• Hyperline TTC-2266-GS-RAL9004 Шкаф напольный 19-дюймовый (19"), 22U, 1166x600х600
• ZPAS WZ-SZBD-013-ZCAA-11-0000-011 Шкаф напольный 19-дюймовый (19"), серия SZBD, 42U, 1963x800х1000мм

Для системы электроснабжения применялись розетки Legrand, щиты ABB (настенные шкафы UNIBOX на 12-36 модулей) и автоматические выключатели АВВ серии S200 и Legrand серии DX, для подключения щитов использовался кабель ВВГнГ-LS, все системы перед сдачей прошли проверку в электролаборатории:

Помимо СКС нами были смонтированы системы контроля доступа и видеонаблюдения на оборудовании «Болид» (на 20 точек прохода ) и Infinity, а также разработана проектная документация на пожарную сигнализацию.

Работы проводились по адресу г. Москва, ул. Шлюзовая набережная д.8
